Bien que l'installation de nos kits soit assez simple, soutenue par notre assistance et le manuel toujours présent dans la boîte que vous recevez, dans le cas d'installations particulières (nécessitant plus d'une antenne interieure, en raison de l'agencement du bâtiment dans lequel le signal mobile doit être amplifié), il est essentiel d'utiliser des instruments qui permettent la transmission du signal mobile entrant à plusieurs zones (à plusieurs antennes interieures), permettant une distribution homogène (dans le cas des Splitters), ou non (pour les coupleurs), du signal de sortie : on parle de répartiteur et de splitter, ou de coupleurs.
Mais quand devons-nous utiliser un répartiteur plutôt qu'un coupleur ? Dans cet article, nous allons essayer de clarifier les différences entre ces deux composants
- Répartiteurs : 4 types différents pour une distribution homogène du signal
- Les coupleurs : une distribution non uniforme du signal
1. Répartiteurs : 4 types différents pour une distribution homogène du signal
Lorsque nous parlons de répartiteurs, nous faisons référence à des dispositifs dont la fonction est de distribuer le signal mobile reçu par l'antenne exterieure, et amplifié par le répéteur, à deux ou plusieurs antennes interieures, de manière homogène. Cela signifie que la sortie, l'intensité du signal de sortie, pour une même longueur de câble coaxial, sera la même sur chaque antenne interieure.
Un splitter permet de connecter plusieurs antennes interieures à un seul répéteur. Le nombre maximum d'antennes intérieures pouvant être connectées est déterminé en fonction de la puissance du répéteur.
Nous proposons 4 types de répartiteurs différents : les répartiteurs 2 voies, les répartiteurs 3 voies, les répartiteurs 4 voies et les répartiteurs à 6 voies, chacun ayant des caractéristiques (et des pertes) différentes.
Splitter 2 voies
Il s'agit du répartiteur de signal le plus courant pour les installations dans les habitations privées sur deux niveaux, ou présentant des caractéristiques structurelles particulières.
Un répartiteur à 2 voies se compose de deux "sorties" et d'une "entrée" : le port d'entrée, d'un côté, permet la connexion avec le répéteur/amplificateur pour la réception du signal ; les deux ports de sortie, du côté opposé, sont utilisés pour la transmission du signal aux deux antennes intérieures (via deux câbles coaxiaux, un pour chaque antenne intérieure). Il y a donc deux antennes interieures qui peuvent être connectées à ce type de répartiteur.
Dans le cas d'un splitter 2 voies, la perte générée par cette déviation du signal est de -3,2 dBm : cela signifie que, si un répéteur a une puissance de 13 dBm (la puissance de chaque répéteur peut être vérifiée dans sa référence), alors après l'installation du splitter, la puissance sera réduite à 9,8 dBm, sur chacune des deux antennes internes.
Splitter 3 voies
Un autre type de répartiteur, le répartiteur à 3 voies. Qu'est-ce que ça veut dire ? Rien de plus que ce dont nous avons parlé jusqu'à présent avec le répartiteur 2 voies.
Ce type de splitter nécessite la connexion de trois antennes interieures (éventuellement, pour tous les splitters, il est possible d'utiliser une charge fictive afin de "boucher" une des sorties qui resterait inutilisée, évitant ainsi la perte totale du signal) : il faut tenir compte du fait que, dans des conditions normales, chaque antenne interieure à une couverture d'environ 300 m², ce type de splitter est donc principalement utilisé pour des surfaces comprises entre 700 et 900 mètres carrés (ou pour des bâtiments à trois niveaux) ou pour des agencements comprenant des cloisons intérieures en béton, pierre, métal et/ou de fortes épaisseurs qui ne laisseraient pas le signal traverser.
Ici aussi, la composition est la même : d'un côté on trouve l'entrée pour la connexion avec le répéteur via le câble coaxial, de l'autre côté les trois sorties pour les connexions avec les trois antennes interieures.
Dans ce cas, la perte générée est de -5 dBm, sur chacune des voies.
Splitter 4 voies
Troisième type de splitter, possibilité de connexion jusqu'à quatre antennes intérieures : d'un côté on trouve le port habituel pour la connexion avec le répéteur, de l'autre côté les quatre sorties pour la connexion avec les quatre antennes intérieures.
Et la perte ? Dans le cas d'un répartiteur à 4 voies, la perte générée sur chacune des antennes intérieures est de -6 dBm. Nous en déduisons donc que si vous optez pour ce splitter, vous devez envisager un répéteur assez puissant, tel que le modèle RF L20-DA.

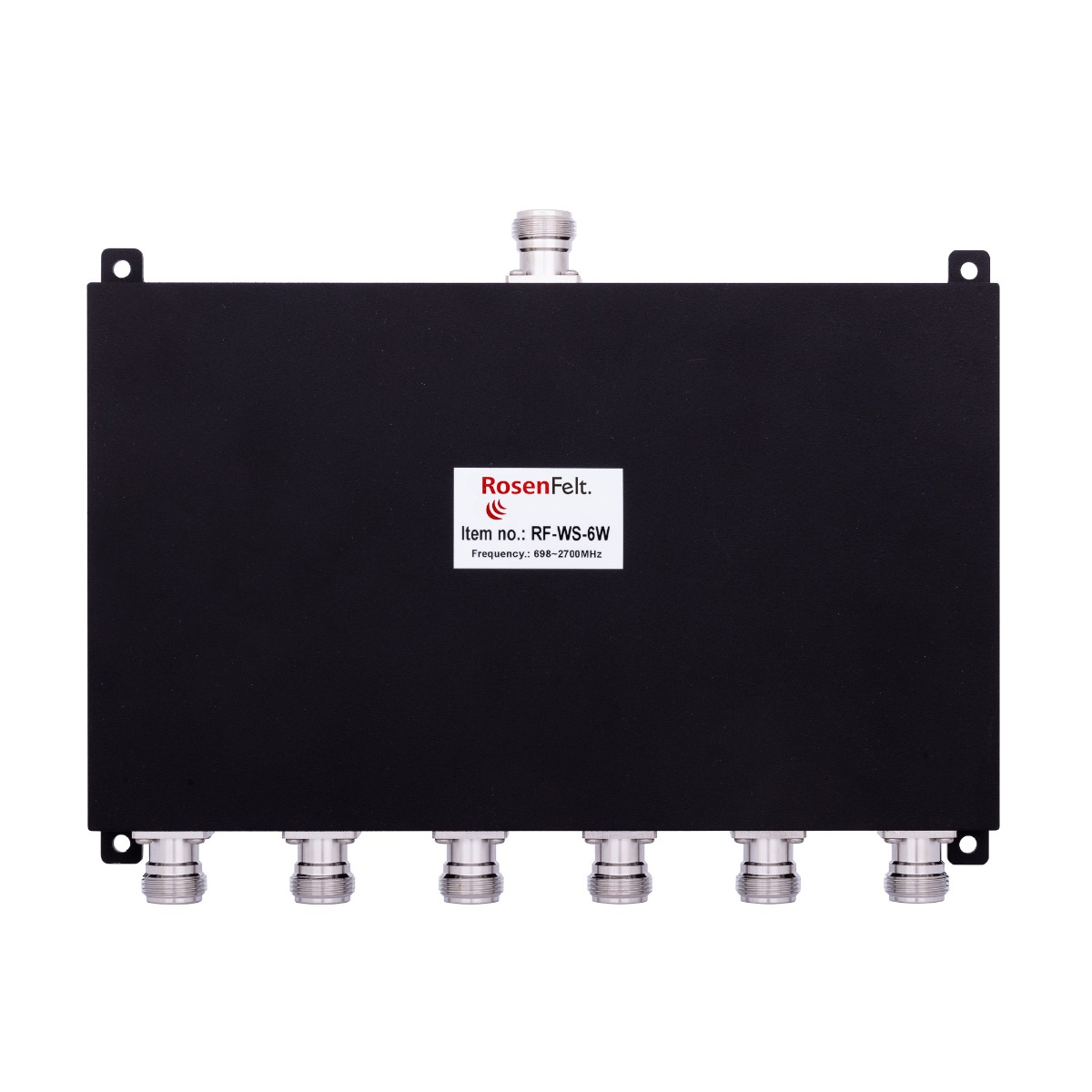

Splitter 6 voies
Le dernier type de répartiteur que nous avons est un répartiteur moins courant, généralement utilisé pour les grandes installations : le répartiteur à 6 voies permet la connexion avec six antennes internes.
La perte d'un séparateur à 6 voies est de 9,5 dBm.
Nous trouvons un port d'entrée de signal provenant du répéteur, six sorties de l'autre côté pour la connexion avec les six antennes internes.
2. Les coupleurs : une distribution non uniforme du signal
Le deuxième outil utilisé pour les installations nécessitant deux antennes intérieures est le coupleur.
Cet accessoire peut être compris comme une sorte de diviseur à 2 voies, avec la différence que la distribution du signal d'entrée n'est pas uniforme : si le répartiteur à 2 voies permet de distribuer le signal sur deux lignes (antennes interieures) de manière homogène, avec un coupleur on peut distribuer un signal plus fort sur une première sortie, et un signal plus faible sur une deuxième sortie. C'est donc très utile si vous avez une longueur plus important sur une antenne intérieure et l'autre plus proche.
Dans notre catalogue, vous trouverez 6 types de coupleurs différents : coupleur 5 dB, coupleur 6 dB, coupleur 7 dB, coupleur 8 dB, coupleur 10 dB et coupleur 15 dB.

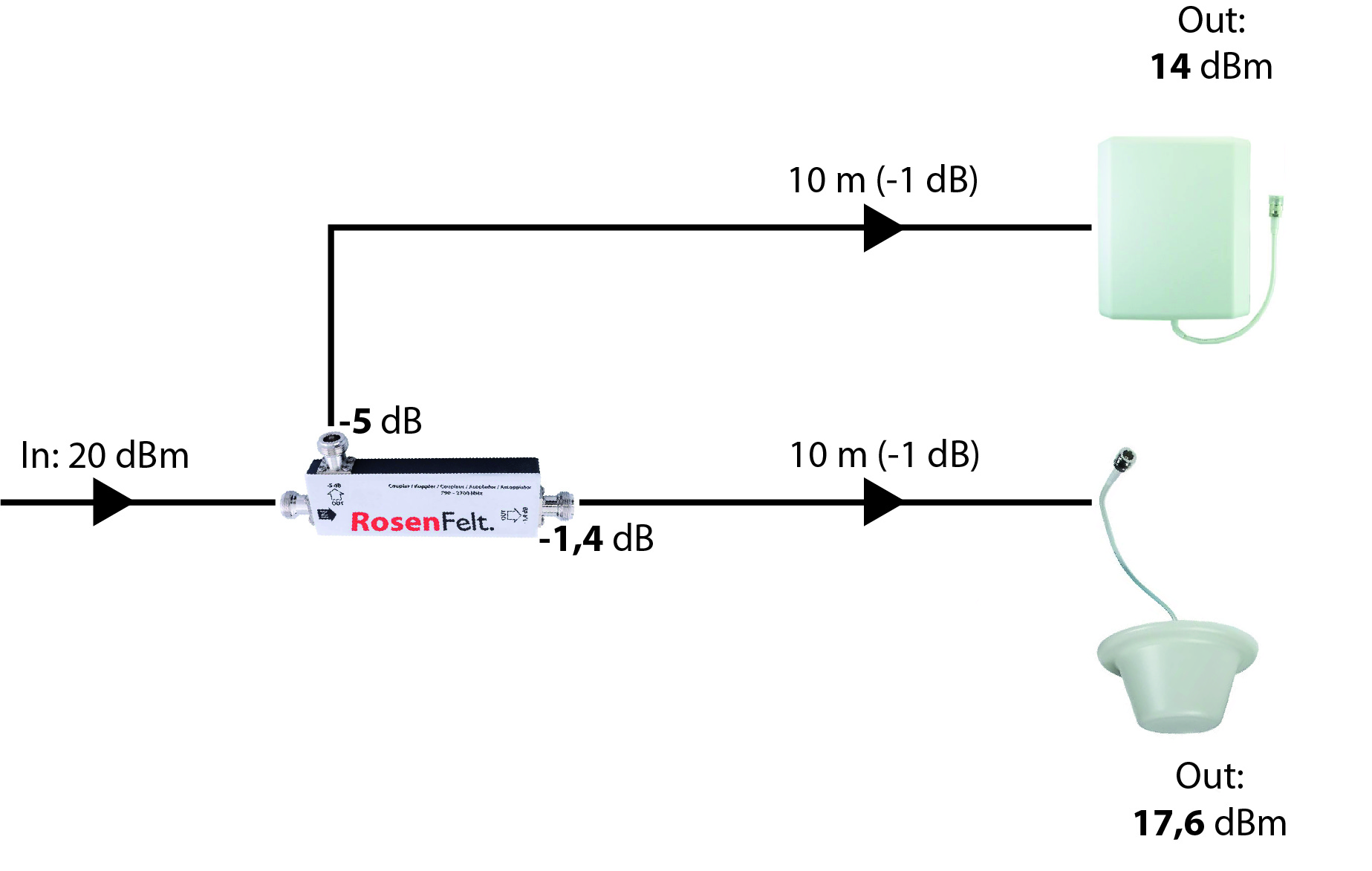

Coupleur 5 dB
Il s'agit du type de coupleur le plus courant ; la valeur 5dB indique que la plus grande perte, sur l'une des deux sorties qui seront connectées aux antennes interieures, est de 5 dB.
Voici comment cela fonctionne : le coupleur de 5 dB est composé de trois ports : d'un côté on trouve le port d'entrée, comme pour les splitters, pour recevoir le signal du répéteur, de l'autre côté il y a les deux ports de sortie pour le signal mobile, qui est distribué de manière inégale.
La première sortie "concède" une perte de 5 dB, la deuxième sortie a une perte de 1,4 dB.
Coupleur 6 dB
Deuxième type de coupleur, cette fois un coupleur de 6 dB. Comme pour le coupleur présenté ci-dessus, il y a également une distribution non uniforme du signal : le coupleur 6 dB a une perte de 6 dB d'une part, et une perte de 1,4 dB d'autre part.
Coupleur 7 dB
Pour le coupleur de 7 dB, la plus grande perte est de 7 dB, pour l'autre sortie, la perte est encore de 1,4 dB.
La composition est toujours la même : d'un côté le port d'entrée pour la connexion au répéteur, de l'autre les deux sorties pour la connexion (via des câbles coaxiaux) aux deux antennes internes.
Coupleur 8 dB
Comme vous l'avez peut-être deviné, la procédure d'identification du type de coupleur et de ses pertes est toujours la même.
Que se passera-t-il si j'installe un coupleur de 8 dB ? Nous aurons une réduction de 8 dB du signal de sortie pour la première antenne, et à nouveau la même perte de 1,4 dB sur l'autre antenne.

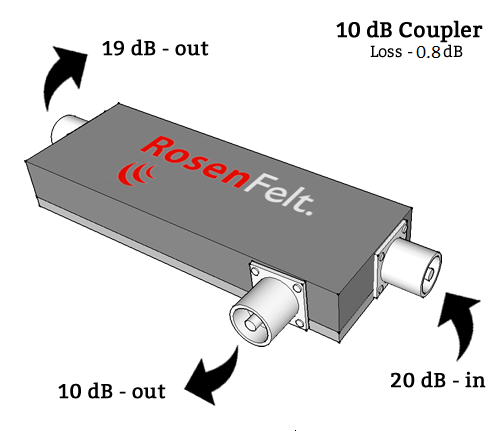

Coupleur 10 dB
Nous faisons référence à des situations de plus en plus spéciales, à des installations de plus en plus grandes et à des bâtiments de plus en plus spacieux au fur et à mesure que nous avançons dans la liste des différents coupleurs.
Pour les installations nécessitant deux antennes intérieures éloignées l'une de l'autre, un coupleur de 10 dB pourrait être le meilleur choix : 10 dB de perte sur une antenne intérieure et... 1,4 dB de perte sur l'autre ? Pas tout à fait.
Dans ce cas, la perte sur la deuxième sortie est moindre et égale à 1 dB.

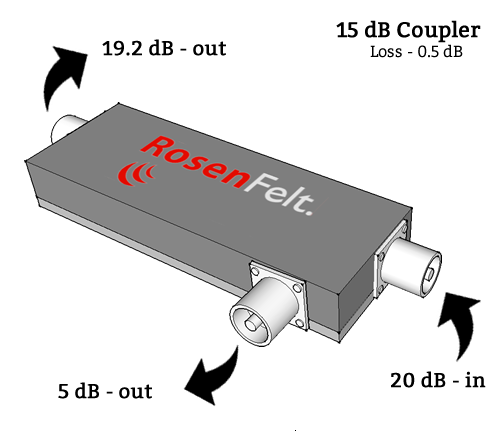

Coupleur 15 dB
Nous voici avec la description du dernier type de coupleur, utilisé dans des cas moins courants, le coupleur 15 dB.
Comment cela fonctionne-t-il ? Le même concept accompagne toujours son utilisation, d'un côté nous trouvons le port d'entrée classique du signal mobile, de l'autre côté les deux sorties. Sur la première sortie, la perte est de 15 dB, sur l'autre, comme avec un coupleur de 10 dB, elle est de 1 dB.
Maintenant que nous avons clarifié le concept et l'utilisation d'un coupleur, vous vous demandez peut-être pourquoi et quand utiliser un coupleur.
Tout d'abord, il faut savoir que pour garantir une amplification satisfaisante du signal mobile (nombre maximal de barres de réception sur votre téléphone), le signal final doit être compris entre 6 et 11/12 dBm.
Prenons un exemple pratique : imaginons que nous voulons amplifier le signal mobile de voix 2G et d'Internet 4G LTE pour un bâtiment à deux niveaux (rez-de-chaussée et premier étage sans cloisons intrieures en béton, pierre, métal et/ou de fortes épaisseurs) : nous avons opté pour le produit RF EL15-L ; étant donné que le répéteur se trouve au rez-de-chaussée (avec le coupleur 6 dBm installé dessus), nous voulons installer l'antenne interne au rez-de-chaussée à une distance de 10 mètres du répéteur. Nous utiliserons, pour la connexion avec le câble coaxial et ensuite avec l'antenne intérieure, la sortie avec la plus grande perte, celle de 6 dB et, en incluant la perte sur le câble (il y a une perte de 1 dBm pour chaque 10 mètres de câble coaxial) la perte totale sera de 7 dBm : en partant donc de la puissance de 15 dBm (modèle RF EL15-L), en soustrayant la perte totale de 7 dBm, l'intensité du signal de sortie sur la première antenne intérieure (output) sera de 8 dBm.
Au premier étage, vous voulez installer la deuxième antenne intérieure à une distance de 40 mètres du répéteur, qui est situé au rez-de-chaussée (par exemple, vous voulez installer l'antenne intérieure au bout du couloir, parce qu'il y a là des bureaux, des laboratoires, des activités de production, etc. et que le signal mobile est absent). Comme mentionné ci-dessus, la perte sur la deuxième sortie pour un coupleur de 6 dB est de 1,4 dB ; si nous considérons ensuite qu'il faut soustraire 4 dB en raison de la longueur de 40 mètres du câble coaxial, la réduction totale du signal de sortie sera de 4+1,4 dB= 5,4 dB, et donc, en partant de la puissance de 15 dBm du répéteur, la sortie finale sur la deuxième antenne sera de 9,6 dBm (15-5,4).
Et si on faisait le contraire ? Cela ne serait pas bon pour l'installation : en utilisant la sortie à perte de 1,4 dB au niveau du sol, en considérant toujours une longueur de câble coaxial de 10 mètres, nous aurions une sortie finale trop élevée, 12,6 dBm (15-1,4-1). Un atténuateur de signal pourrait alors être utilisé pour réduire la puissance.
Au premier étage, nous aurions une perte totale de 10 dBm (15-6-4) et la sortie totale serait trop faible, 5 dBm.
Vous pourriez être intéressé par le blog suivant sur les différents types d'antennes ; jetez un coup d'œil ici.
Enfin, le choix entre un coupleur ou un Splitter (ils peuvent également être utilisés en combinaison) dépend du type d'installation dont vous avez besoin, de la structure du bâtiment et d'autres caractéristiques particulières.
